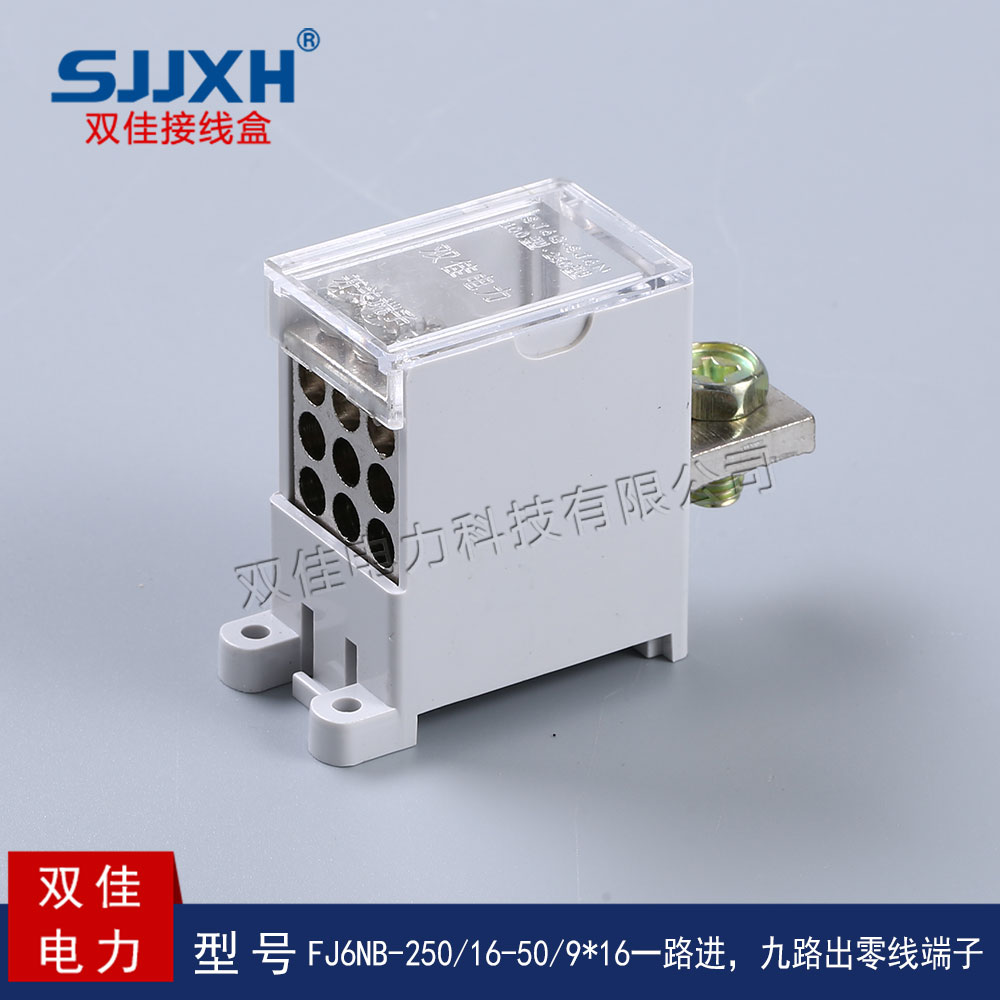

开关端子图片和安装尺寸图

---



开关端子简介

---

型号：	FJ6NB-250/16-50/9×16
结构：	一路进，九路出
截面：	进线：16-50mm² 出线:1.5-16mm²
订货号：	120 399

开关端子用途

---

FJ6NB-250系列开关端子，专业为各小型断路器、漏电断路器、空气开关等，配套性使用。用为电控配电设备成套装置及组合式终端电器箱中配线而设计，绝缘电压690V，额定电压380V，插针式进线端紧配开关连接，无须其他导线、铜、铝排过渡连接，是目前小型断路器或漏电断路器、出线端多路连接使用便捷、最牢固可靠的新颖产品。



开关端子优点

---

开关端子是可以和多种产品配套使用的产品，它取代了传统的接线盒接法，是现在使用在电度表箱最新的产品。是当前我们国内最先进和最理想的配套产品之一。

开关端子的优点是解决了很多非常多传统接线方法的缺点，比如不牢固这个问题。它可以让分线接出更加的牢固并且简单。整体的占有面积和体积等都是比较小的。

开关端子采用的是双螺丝压线，分线让配套链接更加的快捷方便，这解决了以前配电柜接线占用面积大的缺点。

传统的分线时先采用接线鼻分出后再使用流排分出，这样的操作是非常麻烦的并且达不到我们想要的结果，这样的接线是非常不牢固的。现在都改用开关端子后彻底的解决了以上由于传统分线和接线带来的缺点。

传统的接线只能单线接触，不能多线一起接出，现在开关端子大电流型的完全解决了这个问题，它可以分出35~50平方左右的导线，并且可以分出多路的电路。
